空气预热器就是锅炉尾部烟道中的烟气通过内部的散热片将进入锅炉前的空气预热到一定温度的受热面。用于提高锅炉的热效率,降低能量消耗。

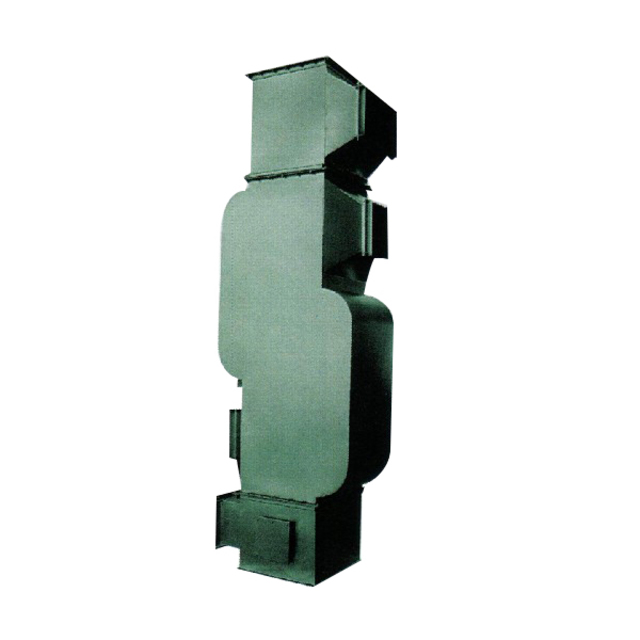

管式空气预热器的主要传热部件是薄壁钢管。管式空气预热器多呈立方形,钢管彼此之间垂直交错排列,两端焊接在上下管板上。管式空气预热器在管箱内装有中间管板,烟气顺着钢管上下通过预热器,空气则横向通过预热器,完成热量传导。
管式空气预热器的优点是密封性好、传热效率高、易于制造和加工,因此多应用在电站锅炉和工业锅炉中。
名称 | 单位 | 型号 | ||||||
KY-700 | KY-1400 | KY-1900 | KY-2300 | KY-2900 | KY-3500 | KY-7000 | ||
受热面积 | ㎡ | 16 | 40 | 50 | 57 | 71 | 78 | 132 |
空气出口温度 | ℃ | 153 | 161 | 161 | 146 | 159 | 162 | 146 |
烟气进出口温度 | ℃ | 356/263 | 354/255 | 356/251 | 348/260 | 348/251 | 358/258 | 322/215 |
空气进口尺寸 | mm | 258×294 | 286×326 | 321×366 | 366×321 | 356×406 | 356×406 | 700×600 |
空气出口尺寸 | mm | 258×294 | 286×326 | 321×366 | 366×321 | 356×406 | 356×406 | 700×600 |
烟气进口尺寸 | mm | 300×300 | 360×560 | 450×802 | 600×600 | 600×600 | 400×1172 | 1408×660 |
烟气出口尺寸 | mm | 300×300 | 360×560 | 450×802 | 600×600 | 400×800 | 400×750 | 1408×660 |
外形尺寸 | mm | 1036 | 1200 | 1292 | 1286 | 1350 | 1350 | 1650 |
重量 | kg | 618 | 1216 | 1480 | 1758 | 2293 | 2357 | 3992 |
注:以上数据仅供参考,如有变动,以正是图纸为准。
