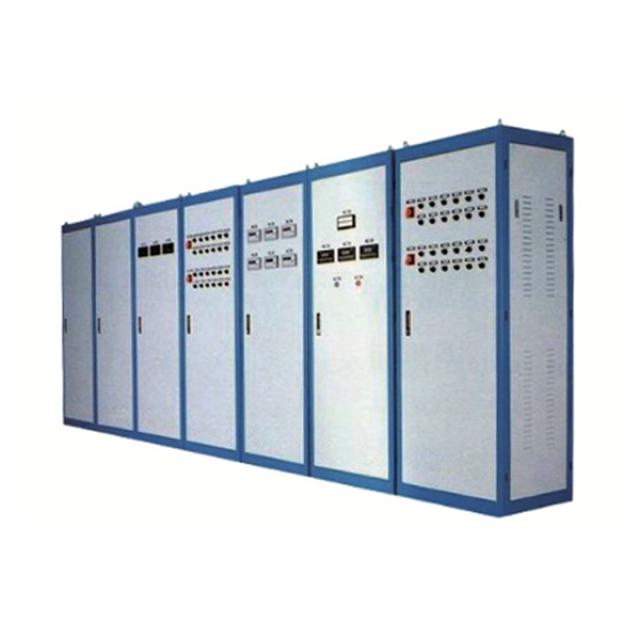

GGD 低压配电柜
用途:

　　GGD型低压固定式成套开关柜适用于发电厂、变电站、厂矿企业等交流50Hz、额定工作电压为400V，额定工作电流至3200A的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。执行标准:本产品符合GB7251.1-1997《低压成套开关设备和控制设备》的要求。

结构特点：

　　1、框体采用组合柜的形式，构架用8MF冷弯型钢局部焊接组装而成，其型材的二侧面分别有模数为20mm 和100mm安装孔，使得框架组装灵活方便。

　　2、 GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，是整柜美观大方、面目一新。

　　3、柜体上下两端均有不同数量的散热孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

　　4、柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的折边处均有一根山型橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

　　5、柜体的顶盖在需要时可拆卸，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

使用条件:

　　a、周围空气温度不高于+40℃，不低于-5℃。24h内的平均气温不得高于+35℃。

　　b、户内安装使用。

　　c、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。（例如+20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。

　　d、设备安装时与垂直面的倾斜度不超过5%。 设备应安装在无剧烈振动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

　　e、用户有特殊要求时可与制造厂协商解决。
