Y型过滤器
- 类别：其它产品系列
- 时间：2023-12-03 11:36
- 浏览：
内容介绍
产品介绍

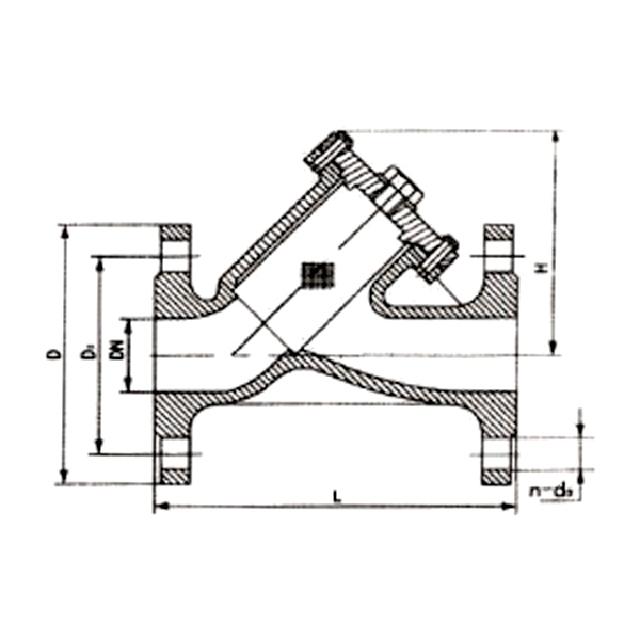

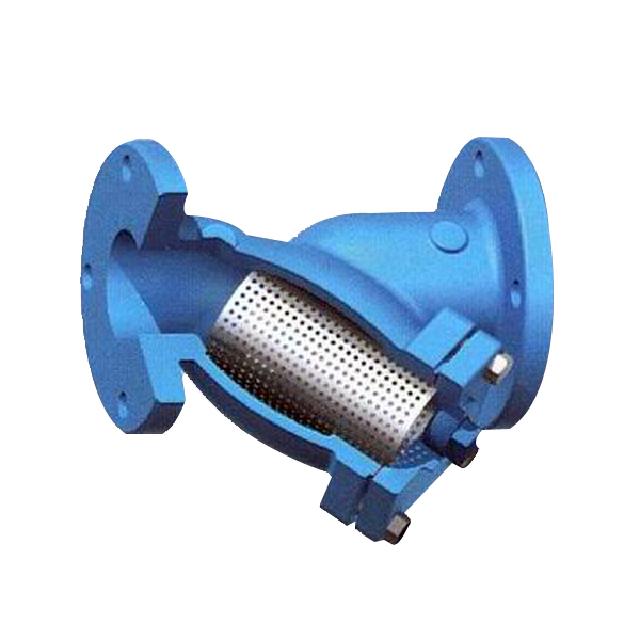

法兰连接过滤器是以铸铁或铸钢为主要材料，广泛应用在管路中各种泵的进口。它用于公称压力≤2.5MPa的管路上，主要用于过滤水、导热油等介质中的污垢、锈块等杂物。主要外形尺寸、连接尺寸及重量。
公称通（mm） | L（mm） | H（mm） | D（mm） | D1（mm） | n-d0 | 重量（kg） |
32 | 200 | 110 | 135 | 100 | 4-18 | 5.8 |
40 | 220 | 125 | 145 | 110 | 4-18 | 7.2 |
50 | 240 | 145 | 160 | 125 | 4-18 | 10.5 |
65 | 280 | 165 | 180 | 145 | 4-18 | 13.5 |
80 | 320 | 210 | 195 | 160 | 8-18 | 18.5 |
100 | 380 | 250 | 215 | 180 | 8-18 | 28 |
125 | 440 | 295 | 245 | 210 | 8-18 | 47 |
150 | 480 | 335 | 280 | 240 | 8-23 | 57.5 |
200 | 600 | 500 | 335 | 295 | 12-23 | 95 |
250 | 605 | 430 | 405 | 355 | 12-25 | 130.5 |
300 | 635 | 460 | 460 | 410 | 12-25 | 171.5 |
350 | 696 | 495 | 520 | 470 | 16-25 | 240 |
400 | 790 | 560 | 580 | 525 | 16-30 | 290 |
注：以上数据仅供参考，如有变动，以正式图纸为准。
