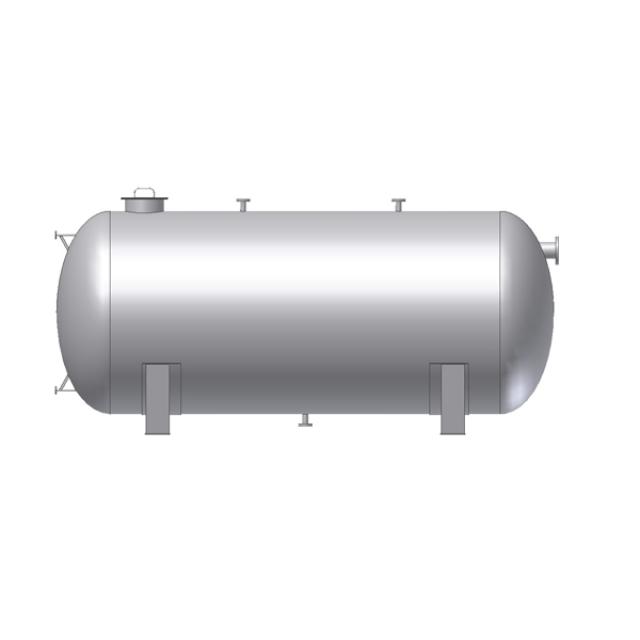

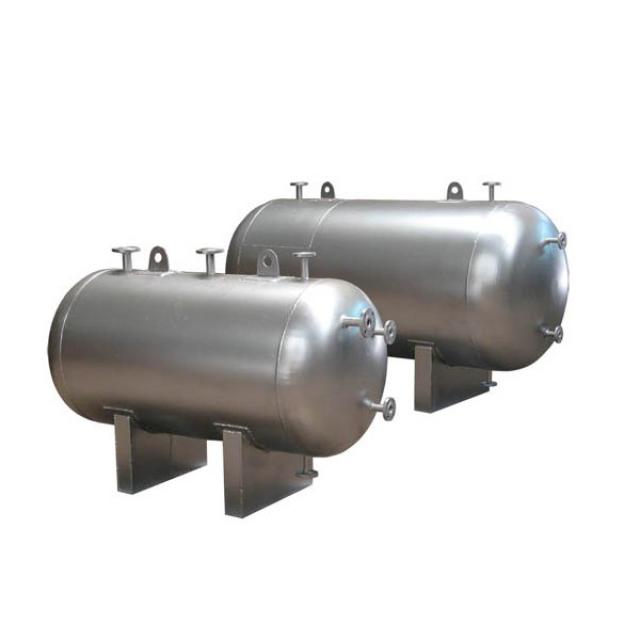

膨胀槽
- 类别：膨胀槽、搅拌罐系列
- 时间：2023-12-03 11:34
- 浏览：
内容介绍
膨胀槽与储油槽技术参数表
名称 | 设计压力 | 设计温度 | 全容积 | 直径×高度 | 重量 | |
单位 | MPa | ℃ | M³ | mm | kg | |
型号 | ZJT－0.2 | 常压 | 300 | 0.2 | 560×1000×860 | 130 |
ZJT－0.5 | 常压 | 300 | 0.5 | 700×1500×1100 | 170 | |
ZJT－1 | 常压 | 300 | 1 | 900×1700×1300 | 330 | |
ZJT－1.5 | 常压 | 300 | 1.5 | 1000×2100×1400 | 350 | |
ZJT－2 | 常压 | 300 | 2 | 1200×2200×1600 | 510 | |
ZJT－2.5 | 常压 | 300 | 2.5 | 1200×2600×1600 | 540 | |
ZJT－3 | 常压 | 300 | 3 | 1200×3000×1600 | 570 | |
ZJT－4 | 常压 | 300 | 4 | 1400×2700×1800 | 920 | |
ZJT－5 | 常压 | 300 | 5 | 1500×3100×1900 | 1100 | |
ZJT－6 | 常压 | 300 | 6 | 1600×3400×2000 | 1220 | |
ZJT－8 | 常压 | 300 | 8 | 1600×4300×2000 | 1480 | |
ZJT－10 | 常压 | 300 | 10 | 1800×4300×2300 | 1680 | |
ZJT－12 | 常压 | 300 | 12 | 1800×5000×2300 | 2000 | |
ZJT－15 | 常压 | 300 | 15 | 2000×5100×2400 | 2600 | |
ZJT－18 | 常压 | 300 | 18 | 2200×4900×2600 | 3150 | |
ZJT－20 | 常压 | 300 | 20 | 2200×5400×2600 | 3360 | |
ZJT－25 | 常压 | 300 | 25 | 2200×5800×2600 | 3860 | |
ZJT－30 | 常压 | 300 | 30 | 2600×6400×3000 | 4400 | |
ZJT－40 | 常压 | 300 | 40 | 2800×7200×3200 | 6010 | |
ZJT－50 | 常压 | 300 | 50 | 2800×8900×3200 | 7090 | |
ZJT－60 | 常压 | 300 | 60 | 3000×9120×3400 | 8110 | |
注：以上数据仅供参考，如有变动，以正式图纸为准。
