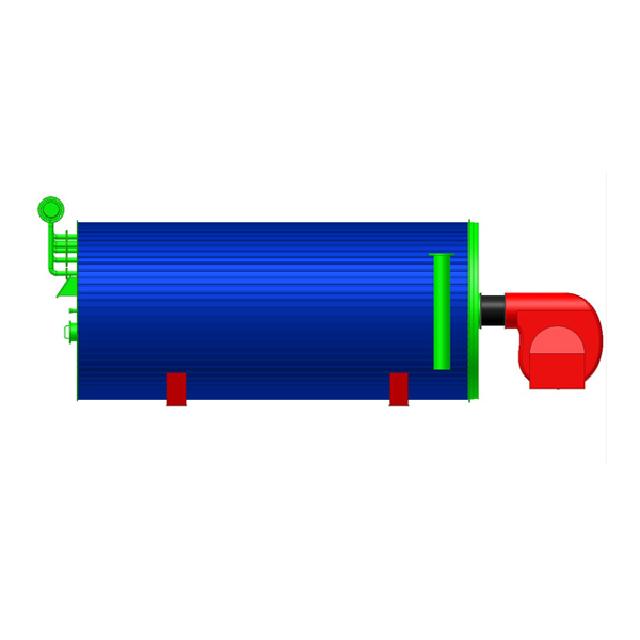

卧式燃油燃气炉
- 类别:燃油燃气(YQ)系列
- 时间:2023-12-03 11:28
- 浏览:
内容介绍
卧式燃油燃气炉系列有机热载体炉技术参数表
名称 | 单位 | 型号 | |||||||||||
YYW-120Y(Q) | YYW-240Y(Q) | YYW-350Y(Q) | YYW-450Y(Q) | YYW-700Y(Q) | YYW-900Y(Q) | YYW-1200Y(Q) | YYW-1350Y(Q) | YYW-2300Y(Q) | YYW-2900Y(Q) | YYW-3500Y(Q) | YYW-5000Y(Q) | ||
额定供热量 | MW | 0.12 | 0.24 | 0.35 | 0.45 | 0.7 | 0.9 | 1.2 | 1.35 | 2.3 | 2.9 | 3.5 | 5 |
×104Kcal/h | 10 | 20 | 30 | 40 | 60 | 80 | 100 | 115 | 200 | 250 | 300 | 400 | |
设计压力 | MPa | ≤1.0 | |||||||||||
最高工作温度 | ℃ | ≤320 | |||||||||||
导热油循环量 | m3/h | 10 | 20 | 30 | 40 | 60 | 80 | 100 | 100 | 200 | 250 | 150 | 350 |
炉内容油量 | m3 | 0.08 | 0.24 | 0.32 | 0.4 | 0.62 | 0.73 | 1.14 | 1.52 | 2.83 | 3.7 | 4.3 | 5.82 |
配管公称直径 | mm | 40 | 65 | 80 | 100 | 100 | 125 | 125 | 125 | 150 | 200 | 150 | 250 |
适用燃料 | 油(气) | ||||||||||||
耗油量 | Kg/h | 14 | 27 | 40 | 55 | 60 | 98 | 125.1 | 148 | 246 | 320 | 370 | 488 |
热效率 | % | ≥80 | |||||||||||
外形尺寸 | m | 2516×1140×1542 | 2780×1660×1600 | 2720×1900×1900 | 3120×1679×1600 | 4210×1875×1775 | 3820×2250×2126 | 4918×2351×2624 | 4784×2349×2223 | 5205×2426×2700 | 5682×2738×2692 | 7150×2482×2700 | 6960×3200×3310 |
设备总重量 | Kg | 2469 | 2102 | 3488 | 3795 | 4718 | 6211 | 8713 | 7695 | 7800 | 11916 | 14918 | 24350 |
