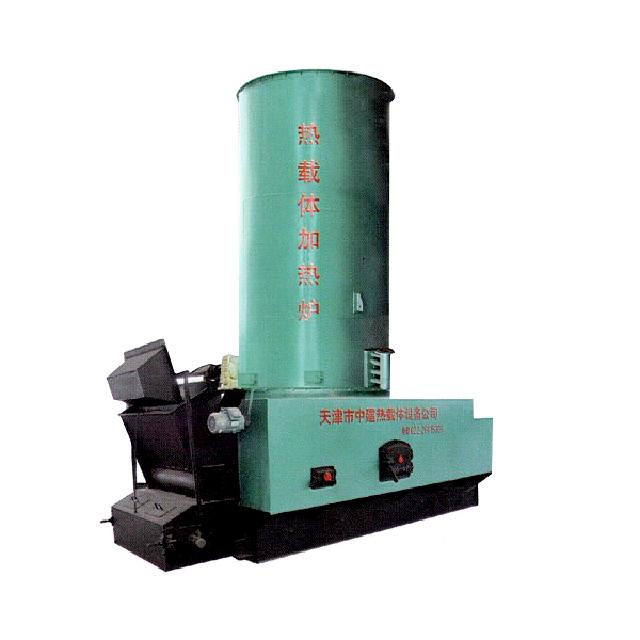

立式燃煤链条炉排式热载体炉
- 类别:燃煤链条炉排(YL)系列
- 时间:2023-12-03 11:23
- 浏览:
内容介绍
立式燃煤链条炉排系列有机热载体炉技术参数表
名称 | 单位 | 型号 | |||||||
YLL-700MA(II) | YLL-900MA(II) | YLL-1200MA(II) | YLL-1400MA(II) | YLL-1900MA(II) | YLL-2300MA(II) | YLL-2900MA(II) | YLL-3500MA(II) | ||
额定供热量 | MW | 0.7 | 0.9 | 1.2 | 1.4 | 1.9 | 2.3 | 2.9 | 3.5 |
×104Kcal/h | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 300 | |
设计压力 | MPa | ≤1.0 | |||||||
最高工作温度 | ℃ | ≤300 | |||||||
导热油循环量 | m3/h | 50 | 80 | 100 | 100 | 150 | 200 | 250 | 300 |
炉内容油量 | m3 | 0.407 | 0.659 | 0.782 | 1.02 | 1.6 | 2.7 | 3.28 | 4.56 |
配管公称直径 | mm | 100 | 125 | 125 | 150 | 150 | 200 | 200 | 250 |
适用燃料 | III类烟煤 | ||||||||
耗煤量 | Kg/h | 153 | 209 | 259 | 310 | 410 | 510 | 632 | 763 |
热效率 | % | ≥73 | |||||||
外形尺寸 | m | 4090×1608×4219 | 4392×1752×4915 | 4582×1814×4777 | 4982×1908×5312 | 5232×2894×5884 | 5683×3500×6940 | 6042×3600×7713 | 6042×4000×7253 |
设备重量 | Kg | 15007 | 17223 | 20579 | 22854 | 26951 | 33145 | 37470 | 46032 |
注:以上数据仅供参考,如有变动,以正式图纸为准。
